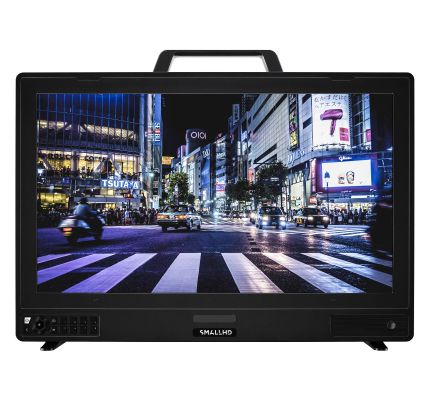

SmallHD Vision 24 4K HDR Monitor

SmallHD Vision 24 4K HDR Monitor

Mit dem Vision 24 sehen Sie genau das, was Ihre Kamera sieht. Der Vision 24 eignet sich ideal für den Einsatz in jeder Produktionsumgebung, in der eine HDR-Überwachung erforderlich ist, und bietet Ihnen die zusätzliche Sicherheit, dass jedes Detail erfasst wird.

• Panel: IPS-LCD
• Bildschirmdiagonale: 24,1 Zoll
• Auflösung: 4096 x 2160
• Helligkeit: 1000 nits
• Kontrast: 1.000.000:1
• Farbraum: 115 % DCI-P3
• Farbtiefe: Echte 10 Bit
• Betrachtungswinkel: 90°
• Hintergrundbeleuchtungsart: Full-Array Local Dimming
• Hintergrundbeleuchtungszonen: 2.176

Dieser Monitor – mit einem 24-Zoll-Bildschirm und einer Auflösung von 4096 x 2160 – wurde entwickelt, um der erhöhten Empfindlichkeit moderner Sensoren für die Bildwiedergabe bei hellem und schwachem Licht gerecht zu werden. Vision 24 wird von SmallHDR angetrieben, einer proprietären Full-Array-Local-Dimming-Hardware (FALD)-Hardware, die eine differenzierte Steuerung von über 2176 einzelnen LED-Zonen ermöglicht und extrem scharfe Kontraste mit tiefem Schwarz, gestochen scharfen Lichtern und einer atemberaubenden 10-Bit-Farbtiefe erzeugt – sorgt für eine farbgetreue Darstellung Ihrer Produktion.

Der Vision 24 verfügt über vier 12G-SDI-Ein- und Ausgänge sowie einen HDMI-2.0-Eingang. Das Unibody-Smart-Chassis bietet eine Schwalbenschwanz-Montageschiene für die Batterie- und Zubehörmontage, austauschbare Befestigungspunkte und 2 x 2-polige Zubehör-Stromausgänge. Dank der im laufenden Betrieb austauschbaren Dual-Eingänge können Sie Gold-Mount- oder V-Mount-Akkuplattenaufsätze hinzufügen.

Lieferumfang
• Vision 24 Monitor
• 4K-HDMI-zu-4K-HDMI-Kabel (36 Zoll/90 cm)
• SmallHD 4K-Monitorfüße (Set)
• Premium-Monitorgriff für 4K-Monitore
• SmallHD-Reinigungstuch
• 8-GB-SD-Karte
• Acryl-Displayschutz
• 3-poliges XLR-Netzteil (30 V / 12 A)


Technische Spezifikationen

Artikelnummer

MON-VISION-24

Produkt-ID

5102433566853

Artikelgewicht (oz)

19,7 lbs/8,9 kg

Höhe (in)

15,8 (ohne Füße und Griff) 16,9 (mit Füßen und Griff)

Breite (in)

23,4 (ohne Füße und Griff) 23,7 (mit Füßen und Griff)

Länge/Tiefe (in)

2,8 (ohne Füße und Griff) 4,7 (mit Füßen und Griff)

Konformität

FCC, IC, CE, RoHS, SRRC, MIC

Betriebstemperatur

32 °F – 100 °F

Lagertemperatur

0 °F – 105 °F

Bildschirmschutz

Standard und gehärtet

Befestigungspunkte

Austauschbare Befestigungsplatten für Zubehör an der Oberseite und an den Seiten mit verschiedenen Optionen für ¼”-20 und/oder ⅜”-16

Konstruktion

Gehäuse aus eloxiertem Aluminium mit Kunststoffakzenten

Panel-Typ

IPS-LCD

Diagonale

24,1

Auflösung

4096 × 2160

Maximale Helligkeit

1000 nits

Kontrast

1.000.000:1

Farbraum

115 % DCI-P3

Farbtiefe

Echte 10-Bit-Farbtiefe

Betrachtungswinkel

90 Grad

Hintergrundbeleuchtungstyp

Full-Array-Local-Dimming

Hintergrundbeleuchtungszonen

2176

3G-SDI-Eingangstypen

YCC 4:2:2 bei 10 Bit: 1080p60, 1080p59,94, 1080p50, 1080i120, 1080i119,88, 1080i100 YCC 4:4:4, YCC+A 4:4:4:4, RGB, RGB+A bei 10 Bit: DCI-2Kp30, DCI-2Kp29,97, DCI-2Kp25, DCI-2Kp24, DCI-2Kp23,98, 1080p30, 1080p29,97, 1080p25, 1080p24, 1080p23,98 YCC 4:4:4, YCC+A 4:2:2:4, RGB bei 12 Bit: DCI-2Kp30, DCI-2Kp29,97, DCI-2Kp25, DCI-2Kp24, DCI-2Kp23,98, 1080p30, 1080p29,97, 1080p25, 1080p24, 1080p23,98

6G-SDI-Eingangstypen

YCC 4:2:2 bei 10 Bit: DCI-4Kp30, DCI-4Kp29,97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23,98, 2160p30, 2160p29,97, 2160p24, 2160p23,98 YCC 4:4:4, YCC+A 4:4:4:4, RGB, RGB+A bei 10 Bit: DCI-2Kp60, DCI-2Kp59,94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47,95, 1080p60, 1080p59,94, 1080p50, 1080p48, 1080p47,95 YCC 4:4:4, YCC+A 4:2:2:4, RGB bei 12 Bit: DCI-2Kp60, DCI-2Kp59,94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47,95, 1080p60, 1080p59,94, 1080p50, 1080p48, 1080p47,95

12G-SDI-Eingangstypen

YCC 4:2:2 bei 10 Bit: DCI-4Kp60, DCI-4Kp59,94, DCI-4Kp50, DCI-4Kp48, DCI-4Kp47,95, 2160p60, 2160p59,94, 2160p48, 2160p47,95 YCC 4:4:4, YCC+A 4:4:4:4, RGB, RGB+A bei 10 Bit: DCI-4Kp30, DCI-4Kp29,97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23,98, 2160p30, 2160p29,97, 2160p25, 2160p24, 2160p23,98 YCC 4:4:4, YCC+A 4:2:2:4, RGB, bei 12 Bit: DCI-4Kp30, DCI-4Kp29,97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23,98, 2160p30, 2160p29,97, 2160p25, 2160p24, 2160p23,98

HD-SDI-Eingangstypen

YCC 4:2:2 bei 10 Bit: 1080p30, 1080p29,97, 1080p25, 1080p24, 1080p23,98, 1080psf30, 1080psf29,97, 1080psf25, 1080psf24, 1080psf23,98, 1080i60, 1080i59,94, 1080i50, 720p60, 720p59,94, 720p50, 720p30, 720p29,97, 720p25, 720p24, 720p23,98

SD-SDI-Eingangstypen

YCC 4:2:2 bei 10 Bit: 480i59,94, 576i50

HDMI-Eingangstypen

YCC 4:2:2 bei 12 Bit, RGB und YCC 4:4:4 bei 8 Bit: DCI-4Kp60, DCI-4Kp59,94, DCI-4Kp50, DCI-4Kp48, DCI-4Kp47,95, 2160p60, 2160p59,94, 2160p48, 2160p47,95 YCC 4:2:2: @ 12 Bit, RGB & YCC 4:4:4 @ 8/10/12/16 Bit: DCI-4Kp30, DCI-4Kp29,97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23,98, 2160p30, 2160p29,97, 2160p25, 2160p24, 2160p23,98, DCI-2Kp60, DCI-2Kp59,94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47,95, DCI-2Kp30, DCI-2Kp29,97, DCI-2Kp25, DCI-2Kp24, DCI-2Kp23,98, 1080p60, 1080p59,94, 1080p50, 1080p48, 1080p47,95, 1080p30, 1080p29,97, 1080p25, 1080p24, 1080p23,98, 1080i120, 1080i119,88, 1080i60, 1080i59,94, 1080i50, 1080i30, 1080i29,97, 1080i25, 720p120, 720p119,88, 720p100, 720p60, 720p59,94, 720p50, 720p30, 720p29,97, 720p25, 720p24, 720p23,98, 480p120, 480p119,88, 480p100, 480p60, 480p59,94, 576p100, 576p50, 480i240, 480i239,76, 480i120, 480i119,88, 480i60, 480i59,94, 480i30, 480i29,97, 480i24, 480i23,98, 576i200, 576i100, 576i50, 576i25

3G-SDI-Ausgangstypen

YCC 4:2:2 bei 10 Bit: 1080p60, 1080p59,94, 1080p50, 1080i120, 1080i119,88, 1080i100 YCC 4:4:4, YCC+A 4:4:4:4, RGB, RGB+A bei 10 Bit: DCI-2Kp30, DCI-2Kp29,97, DCI-2Kp25, DCI-2Kp24, DCI-2Kp23,98, 1080p30, 1080p29,97, 1080p25, 1080p24, 1080p23,98 YCC 4:4:4, YCC+A 4:2:2:4, RGB bei 12 Bit: DCI-2Kp30, DCI-2Kp29,97, DCI-2Kp25, DCI-2Kp24, DCI-2Kp23,98, 1080p30, 1080p29,97, 1080p25, 1080p24, 1080p23,98

6G-SDI-Ausgangstypen

YCC 4:2:2 bei 10 Bit: DCI-4Kp30, DCI-4Kp29,97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23,98, 2160p30, 2160p29,97, 2160p24, 2160p23,98 YCC 4:4:4, YCC+A 4:4:4:4, RGB, RGB+A bei 10 Bit: DCI-2Kp60, DCI-2Kp59,94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47,95, 1080p60, 1080p59,94, 1080p50, 1080p48, 1080p47,95 YCC 4:4:4, YCC+A 4:2:2:4, RGB bei 12 Bit: DCI-2Kp60, DCI-2Kp59,94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47,95, 1080p60, 1080p59,94, 1080p50, 1080p48, 1080p47,95

12G-SDI-Ausgangstypen

YCC 4:2:2 bei 10 Bit: DCI-4Kp60, DCI-4Kp59,94, DCI-4Kp50, DCI-4Kp48, DCI-4Kp47,95, 2160p60, 2160p59,94, 2160p48, 2160p47,95 YCC 4:4:4, YCC+A 4:4:4:4, RGB, RGB+A bei 10 Bit: DCI-4Kp30, DCI-4Kp29,97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23,98, 2160p30, 2160p29,97, 2160p25, 2160p24, 2160p23,98 YCC 4:4:4, YCC+A 4:2:2:4, RGB, bei 12 Bit: DCI-4Kp30, DCI-4Kp29,97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23,98, 2160p30, 2160p29,97, 2160p25, 2160p24, 2160p23,98

HD-SDI-Ausgangstypen

YCC 4:2:2 bei 10 Bit: 1080p30, 1080p29,97, 1080p25, 1080p24, 1080p23,98, 1080psf30, 1080psf29,97, 1080psf25, 1080psf24, 1080psf23,98, 1080i60, 1080i59,94, 1080i50, 720p60, 720p59,94, 720p50, 720p30, 720p29,97, 720p25, 720p24, 720p23,98

SD-SDI-Ausgangstypen

YCC 4:2:2 bei 10 Bit: 480i59,94, 576i50

HDMI-Ausgangstypen

YCC 4:2:2 bei 12 Bit, RGB und YCC 4:4:4 bei 8 Bit: DCI-4Kp60, DCI-4Kp59,94, DCI-4Kp50, DCI-4Kp48, DCI-4Kp47,95, 2160p60, 2160p59,94, 2160p48, 2160p47,95 YCC 4:2:2: @ 12 Bit, RGB & YCC 4:4:4 @ 8/10/12/16 Bit: DCI-4Kp30, DCI-4Kp29,97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23,98, 2160p30, 2160p29,97, 2160p25, 2160p24, 2160p23,98, DCI-2Kp60, DCI-2Kp59,94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47,95, DCI-2Kp30, DCI-2Kp29,97, DCI-2Kp25, DCI-2Kp24, DCI-2Kp23,98, 1080p60, 1080p59,94, 1080p50, 1080p48, 1080p47,95, 1080p30, 1080p29,97, 1080p25, 1080p24, 1080p23,98, 1080i120, 1080i119,88, 1080i60, 1080i59,94, 1080i50, 1080i30, 1080i29,97, 1080i25, 720p120, 720p119,88, 720p100, 720p60, 720p59,94, 720p50, 720p30, 720p29,97, 720p25, 720p24, 720p23,98, 480p120, 480p119,88, 480p100, 480p60, 480p59,94, 576p100, 576p50, 480i240, 480i239,76, 480i120, 480i119,88, 480i60, 480i59,94, 480i30, 480i29,97, 480i24, 480i23,98, 576i200, 576i100, 576i50, 576i25

Audioausgangstypen

1x 3,5-mm-3-Pin-Stereo-Kopfhörerbuchse

Komponenten

Nicht unterstützt

Composite

Nicht unterstützt

Audio

HDMI & SDI – Wiedergabe über Lautsprecher in der Frontblende oder über Kopfhöreranschluss – Pegelanzeige für bis zu 8 Kanäle

Anschlusstyp

1x SD-Kartensteckplatz, 1x RJ45-Ethernet, 1x RJ45-GPI

Eingang

1x 3-poliger XLR-Anschluss (max. 310 W, 27 V–34 V, max. 26 A)

Ausgang

2x 2-polig (12 V / 2 A kombiniert), 1x USB-A (2,4 A) (Vorderseite), 1x USB-A (1,5 A) (Rückseite), 1x USB-C (5 V / 1,5 A) (Rückseite)

Leistungsaufnahme

225 W (nur Monitor) 306 W (bei maximaler Stromaufnahme)

Batterieplatte im Lieferumfang enthalten

Nein

Batterietypen

1x Dual-GM/VM-Batteriehalterung (26 V) (als Zubehör erhältlich)
